在MRI掃描系統中，梯度線圈的作用主要是實現空間編碼。掃描圖像時，X、Y、Z 三路梯度線圈協同工作，分別進行切片選擇、頻率編碼和相位編碼。當電流通過這些線圈時，會產生次級磁場。這種梯度場以可預測的模式輕微扭曲主磁場，導致質子的共振頻率作為位置的函數而變化。因此，梯度的主要功能是允許對MR信號進行空間編碼。梯度線圈對于廣泛的“生理”技術也很重要，例如 MR 血管造影、擴散和灌注成像。
同時，梯度線圈還負責勻場和抗渦流功能。我公司提供性能良好的平板梯度線圈，可滿足使用需求。

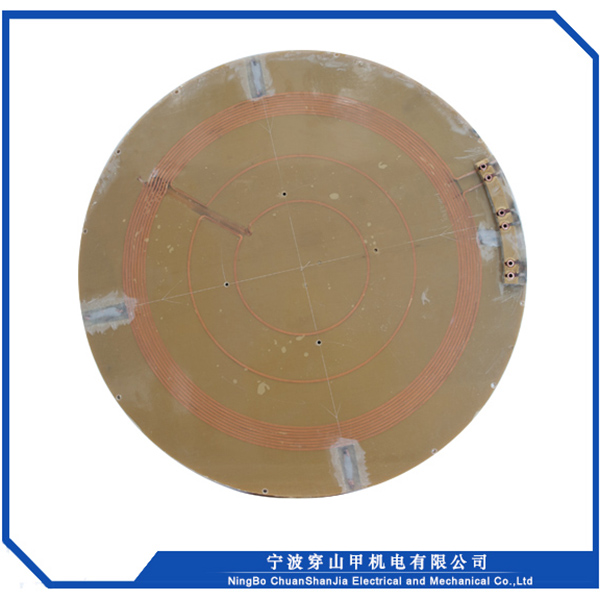

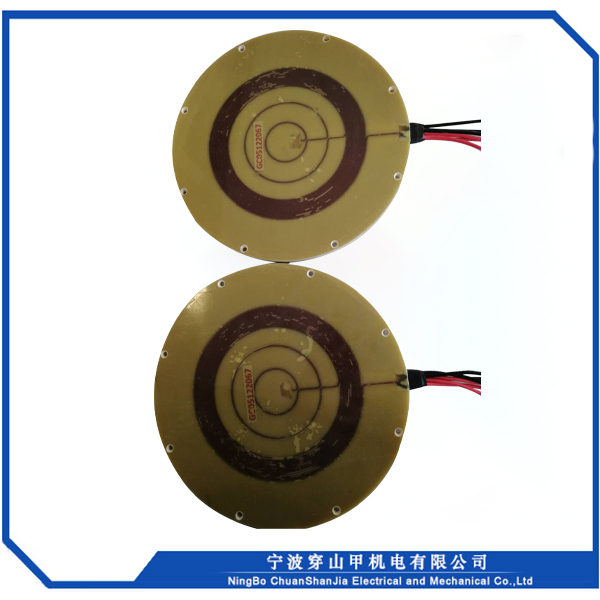

從結構上看，平板梯度線圈具有X、Y、Z三路梯度線圈，連接方便，可配備水冷系統，有效冷卻梯度線圈，使成像更穩定；它還可以設計為主動屏蔽梯度線圈，以進一步降低來自源的渦流。因?yàn)榭刂茰u流最有效的方法是首先防止渦流的產生。這就是開發主動屏蔽（自屏蔽）梯度線圈的動機；屏蔽線圈中的電流用于與成像梯度線圈相反的方向運行，以減少渦流。這樣制作的梯度線圈工藝可靠，經久耐用。
技術參數
1、梯度強度：25mT/m
2.梯度線性：<5%
3.上升時間：≥0.3ms
4、開關率：≥80mT/m/ms
尺寸可根據客戶要求定制
